這種VNA負荷斷路開關配有一個由聚甲基丙烯酸甲酯(PMMA)制成的滅弧室。它設計用于在10kV電壓水平的負載條件下中斷電流電路。由于室材料的燃燒副產物和快速斷開速度，電弧猝熄發生在聚合物室內。
該產品可帶或不帶集成接地開關。對于帶接地刀的型號，有三種結構變型可供選擇
類型I:接地開關位于可分離觸點側。
II型:接地開關位于動觸頭的鉸接側。
類型三:接地開關安裝在斷路器的兩側。
技術參數
名稱 | 規格 |
額定電壓 | 10 kV |
最大工作電壓 | 12 kV |
額定電流 | 630 a |
操作機理類型 | 左側 |
接地刀片位置 | 底部（II類） |
額定斷裂電流（cosφ≥0.7） | 630 a |
額定的耐熱電流 | 20 ka |
額定動態阻礙電流 | 51 ka |
短路電流的持續時間 | 1 s |
最大的打破時間 | ≤0.2s |
最大關閉時間 | ≤0.2s |
重量 | 38公斤 |

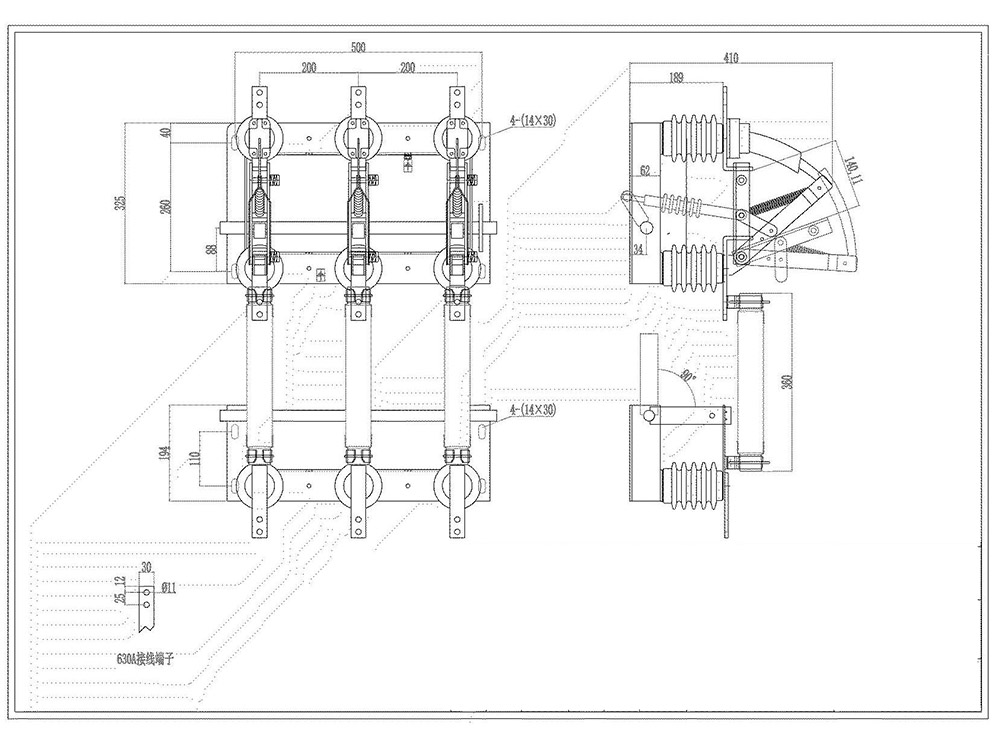

外形尺寸
