產品概述
光伏發電作為一種情結的能源生產方式，在國內得到迅速的發展，ZGS-Z.G系列組合式變壓器正是為滿足日益增 長的光伏發電的供電要求，我公司在生產35kV組合式變壓器的基礎上，整合了國內外的技術，結合國內需求自行開發的系列產品，該產品是將變壓器，負荷開關，高壓熔斷器安裝在變壓器的箱體內，利用變壓器的絕緣液體作為 整個產品的絕緣和散熱介質，采用全密封結構，具有體積小，重量輕，安裝方便等優點。
產品特點
變壓器器身和油箱配合緊密，且有固定裝置。高、低壓引線全部采用軟連接，分接引線與有載分接開關之間采用 冷壓焊接并用螺栓緊固，所有連接（包括線圈與后備熔斷器、插入式熔斷器、負荷開關等）都采用冷壓焊接。緊固部 分帶有自鎖防松措施，變壓器能夠承受長途運輸?shù)恼饎雍皖嶔?，發送到用戶安裝場所后無需進行常規的吊芯檢查。
變壓器整體為密封式結構，沒有儲油柜。 箱體采用特殊工藝處理，具有良好的防腐能力，能有效防止風沙和沿海鹽霧的侵蝕。
產品參數
| 額定容量 (kVA) | 典型電壓組合 (kV) | 聯結組 標號 | 阻抗電 壓(%) | 空載損耗 （W） | 負載損耗 （W） | 總重 | 參考尺寸 L*W*H |
| 630 | 高壓H.V. 36.75,38.5 ±2×2.5% 低壓L.V. 0.27-0.27 | Dyn11- yn11 Yd11-d11 | 6.5 | 810 | 7820 | 4 | 2450*2260*2150 |
| 800 | 980 | 9350 | 4.5 | 2450*2280*2150 | |||
| 900 | 1070 | 10450 | 4.8 | 2450*2300*2150 | |||
| 1000 | 1150 | 11500 | 5 | 2520*2340*2150 | |||
| 1250 | 1370 | 13850 | 5.1 | 2520*2380*2150 | |||
| 1600 | 1650 | 16600 | 6.5 | 2520*2380*2150 |

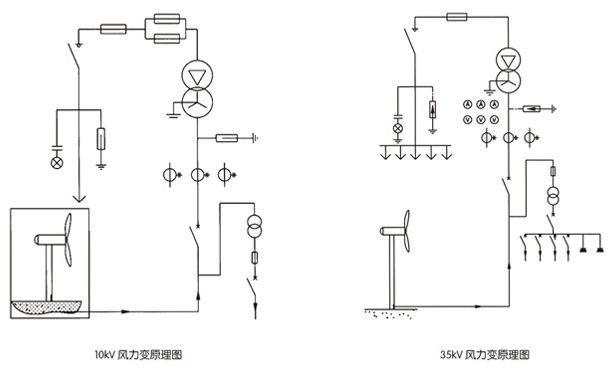

工作原理
外形尺寸

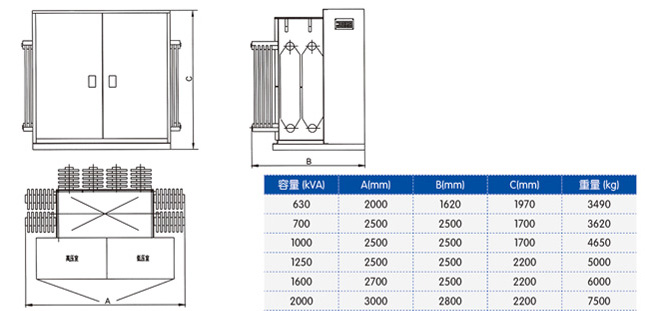

10KV變壓器

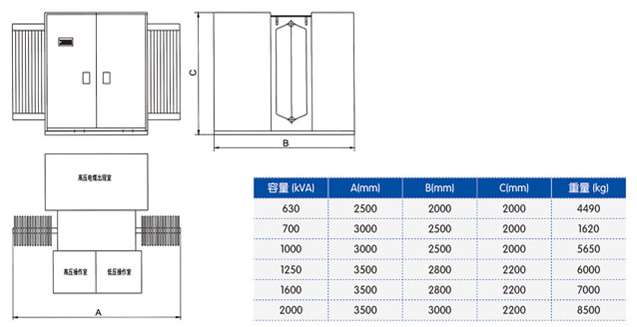

35KV變壓器
