產品概述
LW-12/24/40.5系列桿架式SF6負荷斷路開關用于額定電壓12/24/40.5kV、額定電流400A、630A和50/60Hz的配電網，用于分合閘系統的負荷電流和過載電流，可以自動分離故障配電線路的軌道區段。
該開關與采用新技術的電子控制器相匹配，可以是手動、電動和遠程操作模式。該電子控制器將安裝在不銹鋼箱內，因此可以在各種氣候條件下使用。
此外，安裝在控制箱內的有線和無線調制解調器可以實現遠程監控。桿上開關的安裝簡單方便，可以降低施工成本。
環境條件
環境溫度：最高+50°C，最低-40°C
海拔高度：≤1000m（根據需要也可以是2000m、3500m、5000m）
風壓：≤700Pa（相當于風速34m/s）
相對濕度：≤100%
空氣污染程度：IV級
地震烈度：≤8度
不受腐蝕性或易燃?xì)怏w污染
無頻繁劇烈震動或爆炸場所
技術參數
| 名稱 | GFLW-12 | GFLW-24 | GFLW-40.5 |
| 額定電壓 | 12kV | 24KV | 40.5kV |
| 額定電流 | 630a | 630a | 630a |
| 額定頻率 | 50/60Hz | 50/60Hz | 50/60Hz |
| 短時間可承受電流 | 20KA/1秒 | 20KA/1秒 | 20KA/1秒 |
| 制造和破壞能力 | |||
| 主活動負載電流 | 630a | 630a | 630a |
| 破壞負載操作的數量 | 400次 | 400次 | 400次 |
| 短時間電流（峰值） | 50你 | 50你 | 50你 |
| 編號制作術 | 5次 | 5次 | 5次 |
| 電纜充電電流 | 25a | 25a | 25a |
| 線充電電流 | 1.5a | 1.5a | 1.5a |
| 閉環電路電流 | 630a | 630a | 630a |
| 變壓器磁化電流 | 22a | 22a | 22a |
| 功率頻率承受電壓 | |||
| 潮濕的條件-10階段的TOPHase，階段至地球，跨越腦線 | 45kV | 50kV | 75kV |
| DryConcition-1 Mimphase Tophase，相位到地球 | 50kV | 64kV | 95kV |
| 干燥條件-1分鐘橫跨間隙 | 50kV | 79kV | 110kV |
| 脈沖抗壓脈沖（1.2 x 50 μs） | |||
| 地球階段 | 85kV | 125kV | 195kV |
| 跨越次級 | 95kV | 145kV | 215kV |
| 其他評級和規格 | |||
| 內部弧測試 | 20KA /0.1秒 | 20KA /0.1秒 | 20KA /0.1秒 |
| 弧消光培養基 | SF 6氣 | SF 6氣 | SF 6氣 |
| 絕緣介質 | SF 6氣 | SF 6氣 | SF 6氣 |
| 蠕變距離（瓷器布什） | 380mm | 700mm | 1055mm |
| 蠕變距離（有機硅橡膠襯套） | 540mm | 700mm | 毫米 |
| IP級別 | 65 | 65 | 65 |
| 機械性能 | |||
| 關閉/開放時間 | ＜1sec | ＜1sec | ＜1sec |
| 機械操作（保證） | 10000次 | 10000次 | 10000次 |
| 工作溫度（手動類型） | -25+70℃ | -25+70℃ | -25+70℃ |
| 氣壓 | |||
| 標稱壓力（MPA，在20°C下） | 0.07 | 0.07 | 0.07 |
| 爆炸壓（MPA） | 0.4 ～0.6 | 0.4 ～0.6 | 0.4 ～0.6 |
| 最小氣壓（MPA） | 0.05 | 0.05 | 0.05 |
| 氣體泄漏率（CC/ SEC） | ≤0.5％ | ≤0.5％ | ≤0.5％ |

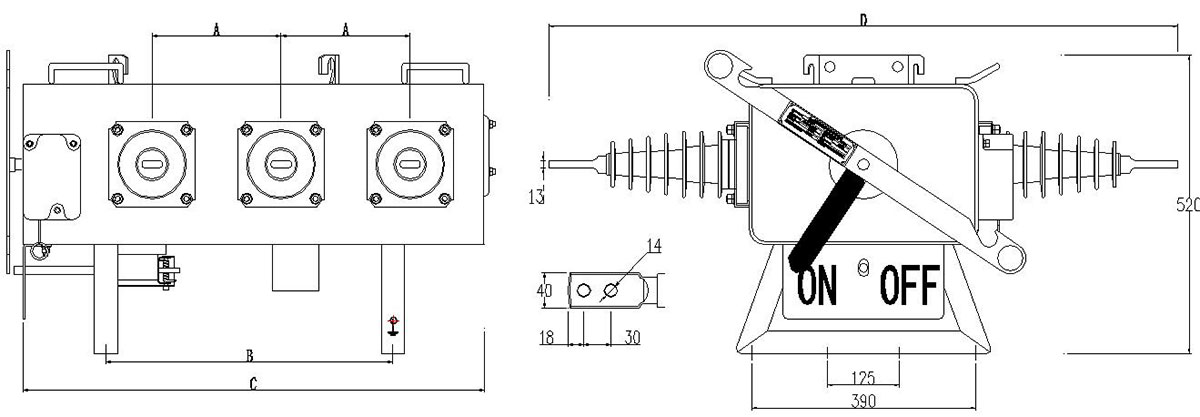

外形尺寸
