LW16-40.5戶外SF6斷路器設計用于50 Hz三相交流電力系統，適用于工業企業、發電廠和變電站的控制和保護。該產品能夠頻繁操作，可用作鏈路斷路器，并用于切換電容器組或電抗器組。內部電流互感器可用于測量和保護。它可以直接替代SW2-35油斷路器，加上過電流支架，可以替代各種型號的油斷路器。它是35 kV電力系統的理想無油斷路器。
注意:
當斷路器處于熱備用模式時，必須在斷路器的故障側安裝電涌放電器。
技術參數
參數名稱 | 單元 | 參數值 | |
1 | 額定電壓 | KV | 40.5 |
2 | 1分鐘功率頻率承受電壓 | KV | 95（接地） / 185（接觸間隙） |
3 | 額定頻率 | 赫茲 | 50 |
4 | 額定電流 | 個 | 1600，2000 |
5 | 額定的短路斷裂電流 | ka | 25（重疊），31.5（單分離） |
6 | 額定的短路使電流（峰值） | ka | 63 |
7 | 額定短期抵抗電流 | ka | 25 |
8 | 額定短路持續時間 | s | 4 |
9 | 額定峰值抵抗電流 | ka | 63 |
10 | 額定的操作順序 | - | o —0.3s -co -180s -co |
11 | 單個電容器庫的額定開關電流 | 個 | 400 |
12 | 額定額外的斷電 | ka | 6.3 |
13 | 額定相外的破壞電流 | ka | 21.75 |
14 | 機械生命測試 | 時代 | 3000 |
15 | 額定累積破裂時間（額定電流） | 時代 | 2000 |
16 | 額定累積破裂時間（25KA短路） | 時代 | 21 |
17 | 絆倒時間 | s | ≤0.06（額定 /最大電壓） /≤0.10（最小電壓） |
18 | 關閉時間 | s | ≤0.15 |
19 | SF6氣體額定壓力（20儀壓力） | MPA | 0.60±0.015 |
20 | SF6氣體重新填充警報壓力（20儀壓力） | MPA | 0.55±0.015 |
21 | SF6氣體最小功能壓力（20儀表） | MPA | 0.52±0.015 |
22 | SF6氣體年泄漏率 | ％/年 | ≤1 |
23 | SF6氣體跟蹤水分含量 | ppm（v/v） | ≤150×10?? |
24 | CT14-A機理盤額定電壓 | v | DC：110/220; AC：220/380 |
25 | SF6氣體重量 | 公斤 | 正常：2.5; CT：6;高架CT：8 |
26 | 斷路器重量 | 公斤 | 1000 |
27 | 外部絕緣泄漏特異性距離 | mm/kv | ≥31 |
28 | 瓷絕緣子泄漏距離 | 毫米 | ≥1255 |
注意事項
o:開放操作
CO:關閉-打開操作
斯:秒
ppm:百萬分率
CT:電流互感器配置
一致性
明確說明了具有容差(例如，0.015)和條件參數(例如，重合閘/單次分離)的值。
單位標準化(例如，“kV”代表千伏，“MPa”代表兆帕)。
更正了科學符號(例如，將“X10-6”改為“≤150×10”)。
為清楚起見，合并了組合條目(例如，不同電壓下的跳閘時間)。

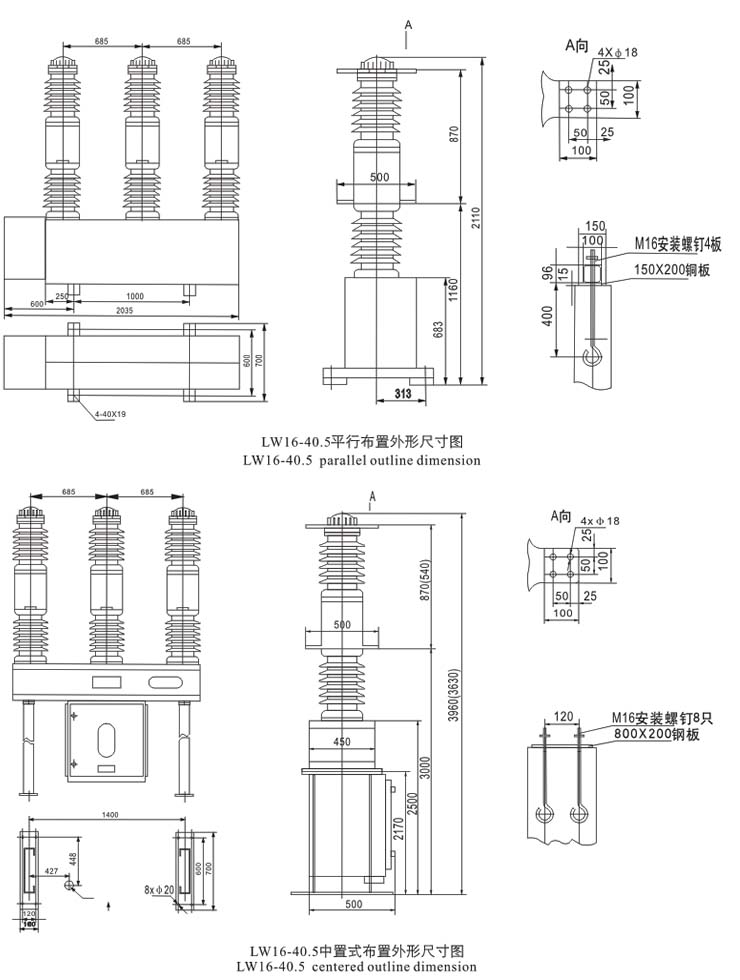

外形尺寸
