產品概述

LW36-40.5(55)型自能式高壓交流SF6斷路器是我公司自主研發的新一代高壓斷路器。與傳統的壓縮氣體型六氟化硫斷路器相比，該斷路器在滅弧原理上有很大的改進。它充分利用電弧本身的能量，使電弧旋轉擴散，并與吹弧的壓縮空氣相結合，使滅弧性能大大提高。由于自能和壓縮空氣的結合，可以顯著減小壓縮空氣室的直徑，減少斷路器所需的操作功，從而可以使用無油氣泄漏、可靠性更高的彈簧操作機構。同時運行噪音大大降低，有利于城網的改造和使用。LW口-72.5/126/145型自能式SF6斷路器設計合理，結構緊湊，技術性能達到國內先進水平。是傳統壓縮式SF6斷路器的換代產品?？蛇xCT20、CT27彈簧操作機構、ABB型HMB-2彈簧液壓操作機構等。LW36-55型自能式SF6斷路器適用于72.5kV- 145kV電力系統，用于高壓輸變電系統的保護和控制。該斷路器完全符合IEC56、IEC62271-100、GB1984、DL402 (ANSI C37: 60Hz)及相關標準的要求。

使用環境條件

1.海拔:不超過2500；米；高原4000米；

2.環境溫度:-30攝氏度-+409攝氏度(特殊要求-40攝氏度-+409攝氏度)；

3.相對濕度:日平均不超過95%，月平均不超過90%(259 c)；

4.風速:不超過35米/秒；

5.污染等級為l級；瓷套爬電距離為1050mm (1320mm)(標稱爬電距離不小于25 mm/kV)。

6.沒有易燃物質、爆炸危險、化學腐蝕和劇烈振動。

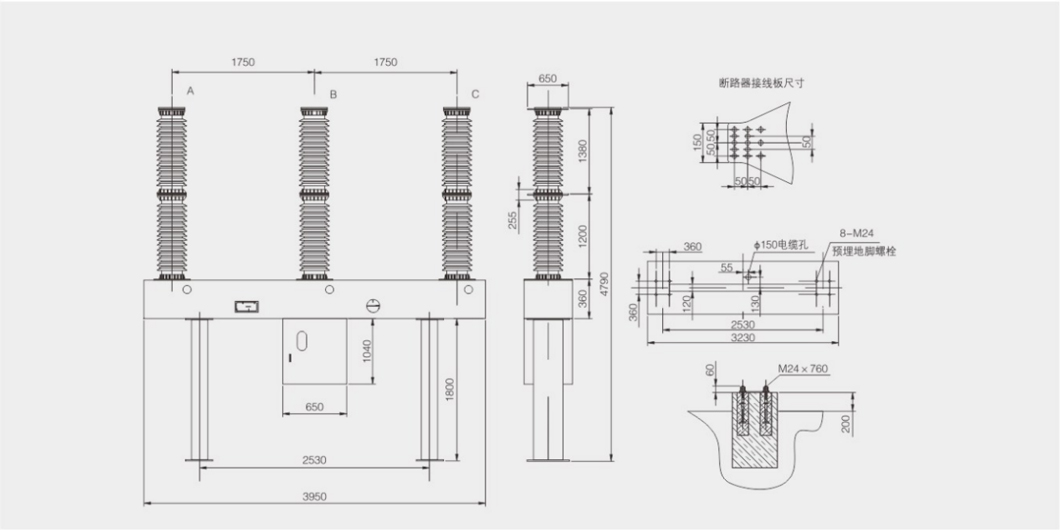

形狀和安裝尺寸

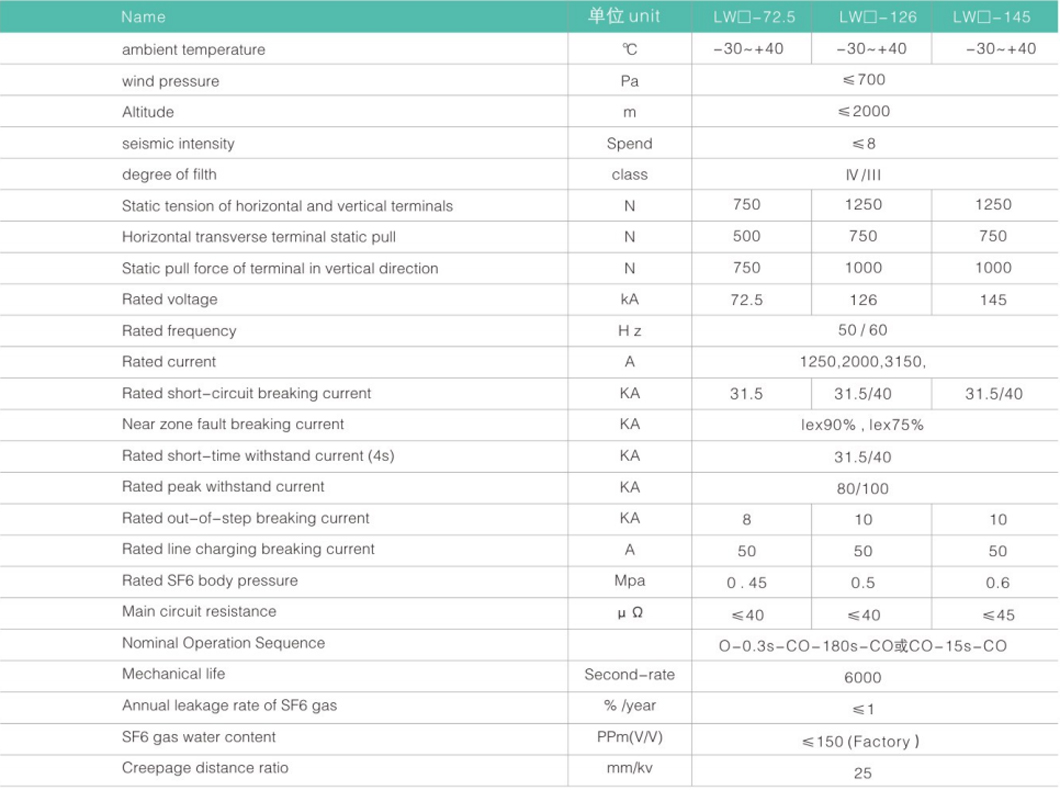

技術參數
