產品概述
LW口-72.5/126/145自能式六氟化硫斷路器是我公司自主研發的新一代高壓斷路器。與傳統的壓縮氣體型六氟化硫斷路器相比，該斷路器在滅弧原理上有很大的改進。它充分利用電弧本身的能量，使電弧旋轉擴散，并與吹弧的壓縮空氣相結合，使滅弧性能大大提高。由于自能和壓縮空氣的結合，可以顯著減小壓縮空氣室的直徑，減少斷路器所需的操作功，從而可以使用無油氣泄漏、可靠性更高的彈簧操作機構。同時運行噪音大大降低，有利于城網的改造和使用。LW口-72.5/126/145型自能式SF6斷路器設計合理，結構緊湊，技術性能達到國內先進水平。是傳統壓縮式SF6斷路器的換代產品。可選CT20、CT27彈簧操作機構、ABB型HMB-2彈簧液壓操作機構等。LW□-72.5/126/145型自能式SF6斷路器適用于72.5kV- 145kV電力系統，用于高壓輸變電系統的保護和控制。該斷路器完全符合IEC56、IEC62271-100、GB1984、DL402 (ANSI C37: 60Hz)及相關標準的要求。
使用環境條件
1.海拔:不超過2500米；高原4000米；
2.環境溫度:-30攝氏度-+409攝氏度(特殊要求-40攝氏度-+409攝氏度)；
3.相對濕度:日平均不超過95%，月平均不超過90%(259 c)；
4.風速:不超過35米/秒；
5.污染等級為l級；瓷套爬電距離為1050mm (1320mm)(標稱爬電距離不小于25 mm/kV)。
6.沒有易燃物質、爆炸危險、化學腐蝕和劇烈振動。
技術參數
|
參數名稱 |
單元 |
LW36-72.5 |
LW25-126/145 |
LW25-252 |
LW15B-252 |
|
額定電壓 |
KV |
66 |
126 /145 |
252 |
252 |
|
額定頻率 |
赫茲 |
50 |
50 |
50 |
50 |
|
額定電流 |
個 |
1250，3150，4000 |
2000，3150 |
4000 |
3150，4000 |
|
額定斷裂電流 |
ka |
25，31.5 |
40 / 31.5 |
40 |
50 |
|
額定關閉電流（峰） |
ka |
80 |
100 /80 |
100 |
125 |
|
額定額定電流（4s）的評級 |
ka |
31.5 |
40 / 31.5 |
40 |
50 |
|
額定峰值抵抗電流 |
ka |
80 |
100 /80 |
100 |
125 |
|
幾乎斷裂電流 |
ka |
90％LK， |
- |
- |
- |
|
額定額外的斷電 |
ka |
25％LK |
- |
- |
- |
|
蠕變距離 |
CM/KV |
3.1 |
2.5，3.1 |
- |
- |
|
1分鐘功率頻率承受電壓（干燥測試） |
|||||
|
- 地面 |
KV |
160 |
275 |
460 |
460 |
|
- 互間 |
KV |
160 |
275 |
- |
- |
|
- 斷裂 |
KV |
160 + 42 |
275 |
395 + 145 |
395 + 145 |
|
1分鐘功率頻率承受電壓（濕測試） |
|||||
|
- 地面 |
KV |
160 |
275 |
460 |
460 |
|
- 互間 |
KV |
160 |
275 |
- |
- |
|
- 斷裂 |
KV |
410 |
650 /750 |
950 + 206 |
950 + 206 |
|
額定的閃電沖動抑制電壓 |
|||||
|
- 地面 |
KV |
350 |
550 /650 |
1050 |
1050 |
|
- 互間 |
KV |
350 |
550 /650 |
- |
- |
|
5分鐘零壓力承受電壓 |
KV |
84 |
95 /124 |
189 |
189 |
|
關閉時間 |
多發性硬化癥 |
≤150 |
≤150 |
≤110 |
≤100 |
|
開放時間 |
多發性硬化癥 |
≤30 |
≤30（縮小≤35） |
≤30 |
≤25 |
|
打破時間 |
多發性硬化癥 |
≤60 |
≤60 |
≤60 |
≤60 |
|
關閉時間 |
多發性硬化癥 |
40-60 |
40-60 |
50-70 |
40-60 |
|
相位異步時間 |
多發性硬化癥 |
≤2（開放），≤4（關閉） |
≤2（開放），≤4（關閉） |
≤2（開放） |
≤2（開放） |
|
額定依賴序列 |
- |
o —0.3s -co -180s -co |
o —0.3s -co -180s -co |
- |
- |
|
SF6氣體額定壓力 |
MPA |
0.5 / 0.4 |
0.5 |
0.6 |
0.6 |
|
SF6燃?xì)饩瘓?bào)/鎖壓力 |
MPA |
0.45/0.40，0.35/0.30 |
0.45/0.40 |
0.55/0.50 |
0.55/0.50 |
|
SF6氣體年泄漏率 |
％/年 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
每極骨折的數量 |
- |
1 |
1 |
1 |
1 |
|
機械生活 |
代 |
3000 |
3000 |
3000 |
3000 |
|
末端機械強度 |
|||||
|
- 水平縱向張力 |
n |
790 |
1250 |
1500 |
1500 |
|
- 水平側張力 |
n |
750 |
750 |
1000 |
1000 |
|
- 垂直張力 |
n |
750 |
1000 |
1250 |
1250 |
|
主電路電阻 |
μ手 |
≤50 |
≤45 |
≤45 |
≤42 |
|
匹配機制 |
- |
春天 |
春天 |
彈簧/ |
液壓/ |
|
SF6每單位氣體重量 |
公斤 |
4 |
6 |
30 |
30 |
|
斷路器重量 |
公斤 |
1000 |
1400 |
3500 |
4000 /4500 |
|
標準合規性 |
- |
GB/T 1984，IEC 60056 |
GB/T 1984，IEC 60056 |
GB/T 1984 |
GB/T 1984 |

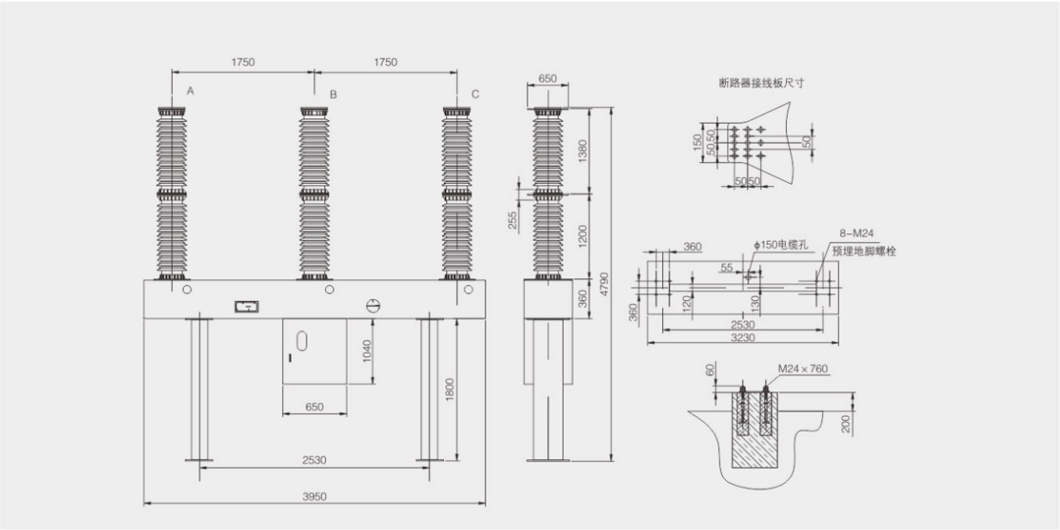

外形尺寸
