產品概述
LW36-126(145)戶外自能式斷路器是以六氟化硫氣體作為絕緣和滅弧介質，采用CT30彈簧操作機構和單變壓力距離自吹式滅弧原理。該產品適用于72.5kV (126kV)三相交流50HZ電力系統，用于分載電流、過載電流和短路電流。
環境條件
環境溫度:-40℃~+40℃
海拔:≤2000米
風壓:≤700帕
日溫差:25℃
結冰厚度:≤10毫米
污染程度:ⅲ級(25mm/kV)。
技術數據
| 額定電壓 | KV | 126（145） | ||
| 額定電流 | 個 | 1250，2000 | ||
| 額定頻率 | 赫茲 | 50 | ||
| 第一個桿到明確的因素 | 1.5 | |||
| 額定短路斷電電流 | 這 | 40 | ||
| 額定的短路電流（峰值） | 這 | 100 | ||
| 額定的短路耐流電流 | 這 | 40 | ||
| 額定功率頻率承受電壓（1分鐘） | 地球階段 | KV | K·230 | |
| 相位 | K·（230+70） | |||
| 額定的閃電沖動抑制電壓 | 地球階段 | KV | K·550 | |
| 相位 | K·（550+103） | |||
| 額定峰值抵抗電流 | 這 | 100 | ||
| 額定電流的額定值 | 這 | 10 | ||
| 接近故障電流 | 這 | 90％1K | ||
| 額定短路斷路電流的電壽命 | 時代 | 20 | ||
| 額定短路持續時間 | s | 4 | ||
| 額定線充電關閉電流 | 一個 | 31.5 | ||
| 額定操作序列 | O-0.3S-CO-180S-CO-CO-bugs | |||
| 主電路電阻 | 嬰兒 | ≤35 | ||
| 額定的SF6氣壓 | MPA | 0.6 | ||
| SF6氣體泄漏率 | ppm | ≤0.55 | ||
| SF6氣體的水分含量（v/v） | ≤150 | |||
| 機械生活 | 時代 | 10000 | ||
| 電距離 | 地球階段 | 毫米 | 3906/3150 | |
| 相位 | 3906/3150 | |||
| 每個都充滿SF6氣體質量 | 公斤 | 8 | ||
| 每個斷路器的質量 | 公斤 | 1700 | ||
下單注明
1.斷路器的類型和規格。
2.額定電氣參數(電壓、電流、額定短路開斷電流等)。
3.環境條件(溫度、海拔、污穢程度等)。
4.控制回路的額定電氣參數(分合閘線圈儲能的額定電壓)。
5.一次上部端子的名稱和方向。

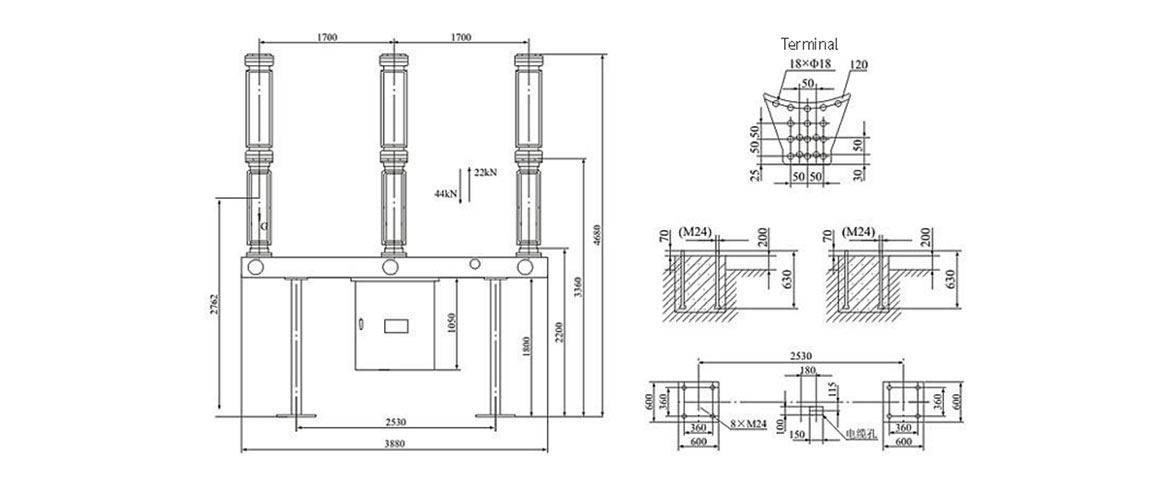

外形和安裝尺寸
