BSDS2-12系列戶內高壓交流真空負荷開關及其熔斷器組合電器是我司自行研制成功的，性能滿足GB/T3804-2017《3.6kV～40.5kV高壓交流負荷開關》、GB16926-2009《高壓交流負荷開關-熔斷器組合電器》國家標準及IEC420國際標準的要求，具有優異的電氣、機械性能，機構可靠穩定、開斷安全可靠、電壽命長、可頻繁操作、基本不需維護、有明顯的隔離斷口。
產品優異的絕緣性能和機械性能能確保開關設備即使在嚴重污穢的場所，也能可靠運行。產品擁有完善的機械和電氣聯鎖裝置，具有極高的操作穩定性和可靠性，確保操作人員和設備的安全，確保用電安全。
產品特點
●小型化：配柜寬度最小500mm，柜深900mm。
●一體化：框架結構，結構緊湊，集成了隔離開關、真空負荷開關、熔斷器、接地開關為一體的高性能小型化高壓電器產品。
●模塊化：采用了自行研制CTE6型彈簧操作機構，操作功小，采用模塊化設計，便于檢修與維護。
●隔離開關分閘狀態時，隔離刀對柜體距離大于125mm（柜寬500mm）。
●母線室和開關室的隔斷可安裝金屬隔板（符合南網標準）。
●負荷開關與斷路器外形尺寸一致，方便配柜。
●完善的“五防”聯鎖裝置，配柜“五防”聯鎖簡單可靠。

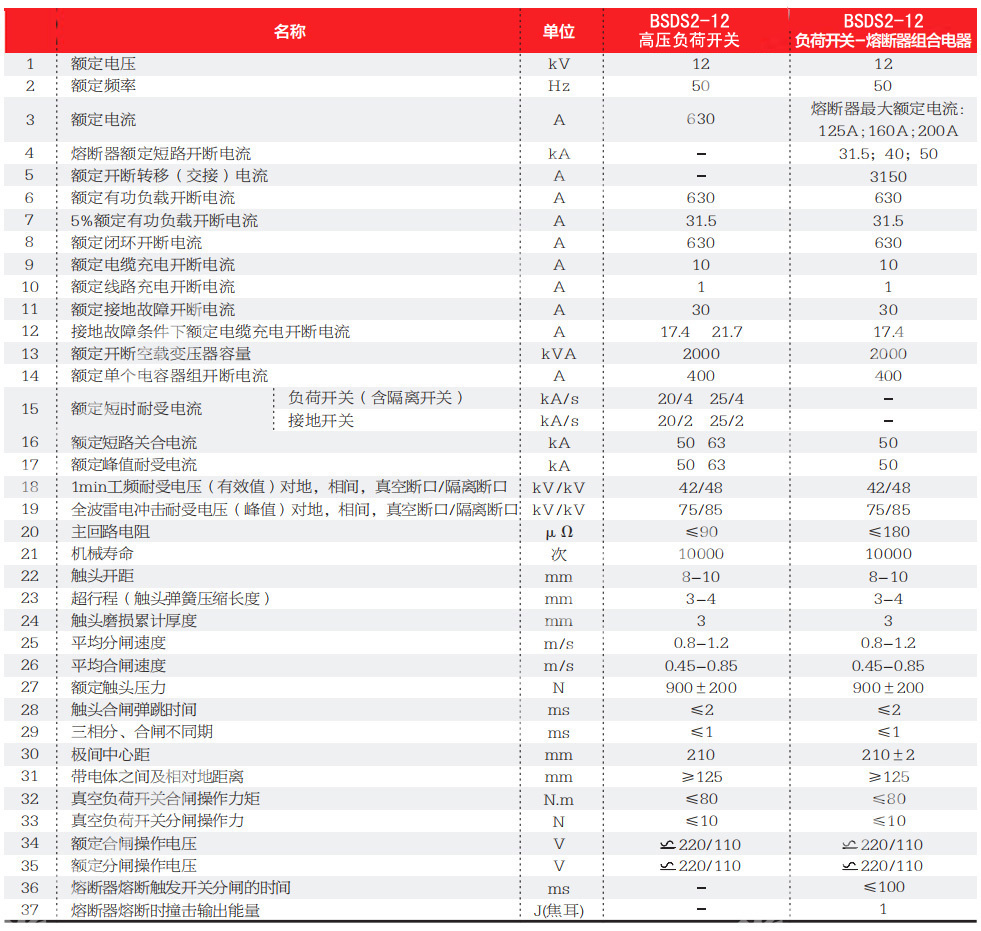

技術參數
高壓限流熔斷器的選用：
必須選用熔斷器的撞擊輸出能量為：1±0.5J（焦耳）中型；自由行程4mm；
必須釋放能量的進展行程：16mm；實際行程：20～40mm；
最小耐受力：20N；行程的最長持續時間：100ms；
推薦選用熔斷器的型號為：XRNT-12高壓限流主分?jǐn)嘈腿蹟嗥鳌?/span>
使用環境條件
a.海拔高度不高于1000m；
b.周圍環境溫度-25°C～+40°C；
c.相對濕度日平均值不大于95%，月平均值不大于90%；
d.周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染；
e.沒有火災和爆炸危險的場所；
f.地震烈度不超過8度；傾斜度不超過5度的場所。
操作說明與聯鎖要求

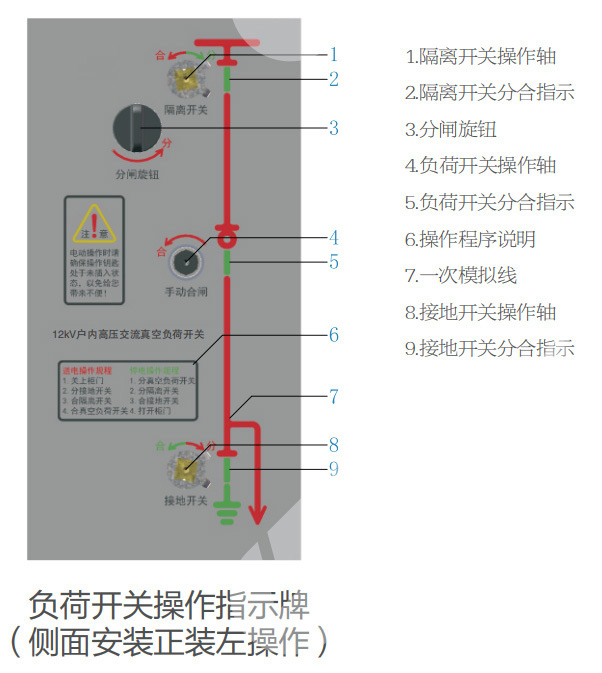

分合指示的優化
●參照右圖的斷路器操作指示牌，各部分開關分合指示與一次模擬線結合設計，圖示狀態為檢修狀態（斷路器處于分閘狀態，隔離開關處于分閘狀態，接地開關處于合閘狀態），各分合指示為綠色；當為通電狀態時，各分合指示為紅色。在實際使用過程中可通過分合指示顏色快速判斷出各部分開關狀態。斷路器、隔離開關、接地開關的聯鎖方式
●斷路器分閘后，隔離開關才能分閘；隔離開關分閘后，接地開關才能合閘。
●接地開關分閘后，隔離開關才能合閘；隔離開關合閘后，斷路器才能合閘；斷路器合閘后，斷路器不能再次合閘。
●接地開關合閘后，才能打開柜門。
●關上柜門后，接地開關才能分閘。
斷路器的操作（開關側面安裝正裝左操作）
●斷路器合閘所需能量由合閘彈簧提供。儲能既可由外部電源驅動電機提供，也可以使用儲能手柄完成。手動儲能時將儲能手柄插入儲能操作軸逆時針轉動儲能手柄，當聽到“嗒”的一聲表示儲能已完成。
●順時針方向轉動分合閘旋鈕為合閘，合閘到位后，斷路器分合指示由綠色變?yōu)榧t色。
●逆時針方向轉動分合閘旋鈕為分閘，分閘到位后，斷路器分合指示由紅色變?yōu)榫G色。
●電操開關由合閘、分閘按鈕控制進行電動操作。
隔離開關的操作（開關側面安裝正裝左操作）
●逆時針方向轉動操作鑰匙為合閘，合閘到位后，隔離開關分合指示由綠色變?yōu)榧t色。
●順時針方向轉動操作鑰匙為分閘，分閘到位后，隔離開關分合指示由紅色變?yōu)榫G色。
接地開關的操作（開關側面安裝正裝左操作）
●順時針方向轉動操作鑰匙為分閘，分閘到位后，接地開關分合指示由綠色變?yōu)榧t色。
●逆時針方向轉動操作鑰匙為合閘，合閘到位后，接地開關分合指示由紅色變?yōu)榫G色。
柜門閉鎖的操作
●關上柜門即自動解開柜門與接地開關的閉鎖。
●接地開關合閘，打開柜門后，柜門與接地開關自動閉鎖。
真空負荷開關外形圖
BSDS2-12D/T630-25 戶內高壓交流真空負荷開關
BSDS2-12D/T630-20 戶內高壓交流真空負荷開關

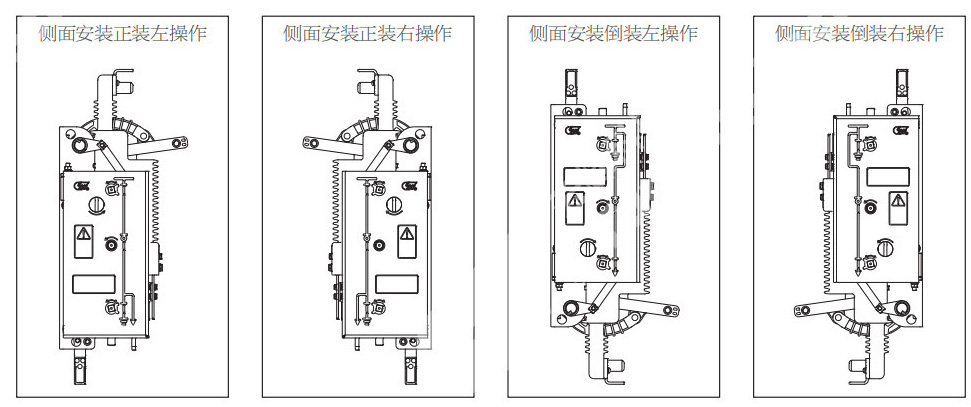

開關側面安裝正裝左操作
真空負荷開關配柜安裝
BSDS2-12D/T630-25 戶內高壓交流真空負荷開關
BSDS2-12D/T630-20 戶內高壓交流真空負荷開關
開關側面安裝正裝左操作（柜寬500×柜深900×柜高2000）
